搏力謀蝶閥工作原理與技術解析
蝶閥作為現代流體控制系統中的重要組件，在工業、建筑和市政工程等領域有著廣泛應用。搏力謀(Belimo)作為全球領先的閥門和執行器制造商，其蝶閥產品以精密控制、可靠性和高效能著稱。本文將全面解析搏力謀蝶閥的工作原理，從核心結構到運行機制，從控制原理到應用特性，為讀者呈現這一關鍵流體控制設備的完整技術圖景。
搏力謀蝶閥的核心結構與功能組件
搏力謀蝶閥之所以能夠在各類嚴苛工況下實現精準的流體控制，源于其精心設計的結構體系和優質的材料選擇。要深入理解其工作原理，必須首先認識構成這一精密設備的各個功能組件及其協同關系。

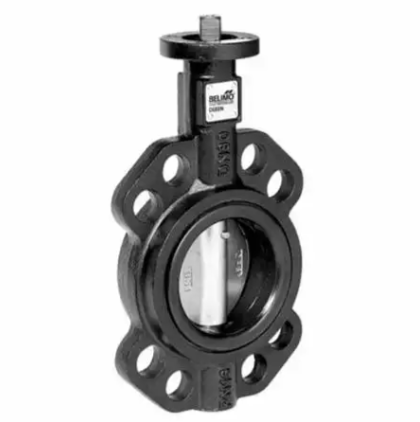

搏力謀蝶閥主要由四大核心部件構成精密配合的系統：閥體、蝶板、閥軸和執行器。閥體作為整個結構的基礎和流體通道的主體，通常采用高強度鑄鐵、球墨鑄鐵或耐腐蝕不銹鋼材質制造。其內壁經過精密加工，表面光滑度極高，這種設計能顯著減少流體通過時的阻力，提高系統能效。閥體兩端采用標準化法蘭連接設計，確保與各類管道系統的兼容性和安裝便捷性。在搏力謀的高端產品系列中，閥體內部還會進行特殊涂層處理，以增強其耐腐蝕性能，延長在惡劣工況下的使用壽命。
蝶板是控制流體通斷和調節流量的核心部件，其設計直接關系到閥門的控制精度和密封性能。搏力謀蝶板采用圓盤形設計，根據不同應用場景需求，提供多種材質選擇：EPDM橡膠密封蝶板適用于常規水介質，PTFE密封蝶板則專為腐蝕性流體設計。蝶板的獨特之處在于其流線型輪廓設計，這種結構能最大限度降低流體阻力，使搏力謀蝶閥成為一種節能型產品。在搏力謀D611、D621等系列產品中，蝶板與閥座的配合面經過精密加工，確保在全閉狀態下的零泄漏性能。
閥軸作為連接蝶板與執行器的關鍵傳動部件，承擔著將執行器動力準確傳遞至蝶板的重要任務。搏力謀采用高強度不銹鋼作為閥軸材料，經過特殊調質處理，使其具備優異的綜合力學性能、抗腐蝕性和抗磨損性。閥軸與蝶板之間采用錐銷固定方式，并在外伸端設計防沖出結構，這一安全設計確保了即使在極端情況下閥桿與蝶板連接處發生斷裂，也不會出現閥桿崩出的危險情況，符合工業安全標準。
執行器是搏力謀蝶閥的智能控制中樞和動力來源，其性能直接決定了閥門控制的精準度和響應速度。搏力謀執行器主要分為電動和氣動兩大類，其中電動執行器占據主流地位。這些執行器內置高性能同步電機、精密減速齒輪組、先進控制模塊和高精度反饋裝置，能夠接收4-20mA、0-10V等標準工業控制信號，并將這些電信號轉化為精確的機械運動。搏力謀執行器的獨特之處在于其閉環控制系統，能夠實時監測蝶板位置并將反饋信號傳回控制系統，形成精準的控制回路，確保流量調節的準確性和可靠性。
除這四大核心部件外，搏力謀蝶閥根據型號和應用需求，還可能配備多種輔助組件以增強功能。密封組件采用多層軟硬復合結構，結合金屬和非金屬材料的優點，實現卓越的密封性能；定位器用于提高控制精度，特別在需要精細流量調節的場合；限位開關則提供閥門開閉狀態的機械指示和電信號反饋。這些輔助組件與核心部件的協同工作，使搏力謀蝶閥能夠適應從簡單的通斷控制到復雜的流量調節等各種應用需求。
搏力謀蝶閥的基本工作原理
搏力謀蝶閥的工作機制是一個將控制信號轉化為精確流體調節的連貫過程，其核心在于通過執行器驅動蝶板旋轉，從而改變閥體內部流通截面積，實現對流體流量、壓力或通斷狀態的控制。這一過程看似簡單，實則包含了一系列精密協調的機械運動和智能控制環節。
信號接收與處理階段是整個過程的第一步。搏力謀蝶閥通常與PLC、DDC控制器或變頻器等自動化控制系統配合使用。當系統需要調整流體參數時，比如HVAC系統中需要增加冷水流量以降低室內溫度，控制系統會向蝶閥執行器發送標準化控制信號。搏力謀執行器能夠接收多種工業標準信號，包括4-20mA模擬量信號、0-10V電壓信號或數字通信信號。以4-20mA信號為例，當需要蝶板打開50%時，控制系統會發送12mA的信號；完全關閉則對應4mA，完全開啟對應20mA。執行器內部的控制模塊會精確解析這些信號，將其轉化為電機控制指令。
動力轉換與傳動階段緊隨信號處理之后。搏力謀電動執行器內置的高性能同步電機在接收到控制指令后開始旋轉，其高速轉動通過精密設計的減速齒輪組進行降速增扭。這一減速過程至關重要，它將電機的高速低扭矩輸出轉化為適合閥門操作的低速高扭矩輸出，既能滿足蝶板調節所需的力度，又能保證控制的精確性。減速后的旋轉運動通過聯軸器傳遞至閥軸，閥軸作為動力傳遞的最后一環，將旋轉運動直接作用于蝶板。搏力謀采用的齒輪傳動系統經過特殊優化，不僅傳動效率高，而且運行平穩，噪音低，壽命長。
O蝶板運動與流量調節階段是整個工作過程的核心環節。閥軸的旋轉帶動蝶板在閥體內部做90度范圍內的旋轉運動。當?shù)迤矫媾c流體流動方向平行時（通常為90°位置），閥門處于全開狀態，此時流體阻力最小，流量最大；當?shù)迤矫媾c流動方向垂直時（0°位置），閥門完全關閉，阻斷流體通過；在這兩個極端位置之間的任何角度，蝶板都對流體形成部分阻擋，實現流量的連續調節。搏力謀蝶閥的獨特之處在于其蝶板在15°-70°的開度范圍內能夠實現極為靈敏的流量控制，這使其特別適合需要精確調節的大流量應用場合。
反饋與閉環控制階段確保了調節精度和系統穩定性。搏力謀執行器內置高精度位置傳感器，實時監測閥軸（亦即蝶板）的實際位置，并將這一位置信息反饋給控制系統。控制系統將反饋位置與目標位置進行比較，如有偏差則進行微調，形成閉環控制回路。這種閉環機制有效克服了負載變化、電源波動等外界干擾，確保蝶板能夠精確停留在指令要求的位置上，從而實現精確的流量控制。在搏力謀的高端產品中，這一反饋系統甚至能夠監測扭矩輸出，提供額外的安全保護和診斷信息。
搏力謀蝶閥的工作過程還體現了幾個關鍵特性。首先是快速響應能力，得益于優化的機械設計和高效執行器，搏力謀蝶閥能夠實現快速的啟閉動作，特別適合需要頻繁調節或緊急切斷的場合。其次是低流阻特性，當全開時，蝶板對流體流動幾乎不形成阻礙，大幅降低系統能耗。再者是可靠密封性能，搏力謀采用先進的密封設計和材料，確保在全閉狀態下的零泄漏，滿足嚴苛的工業標準。最后是靈活的控制兼容性，搏力謀蝶閥可與各種工業控制系統無縫集成，支持從簡單開關控制到復雜調節策略的廣泛需求。
值得注意的是，搏力謀蝶閥的工作性能與其安裝方向和維護狀況密切相關。正確的安裝方向能夠優化流動特性，減少湍流和空化風險；而定期維護則確保所有運動部件保持良好的工作狀態，延長閥門使用壽命。搏力謀為其產品提供詳細的操作手冊和維護指南，幫助用戶充分發揮產品性能。
